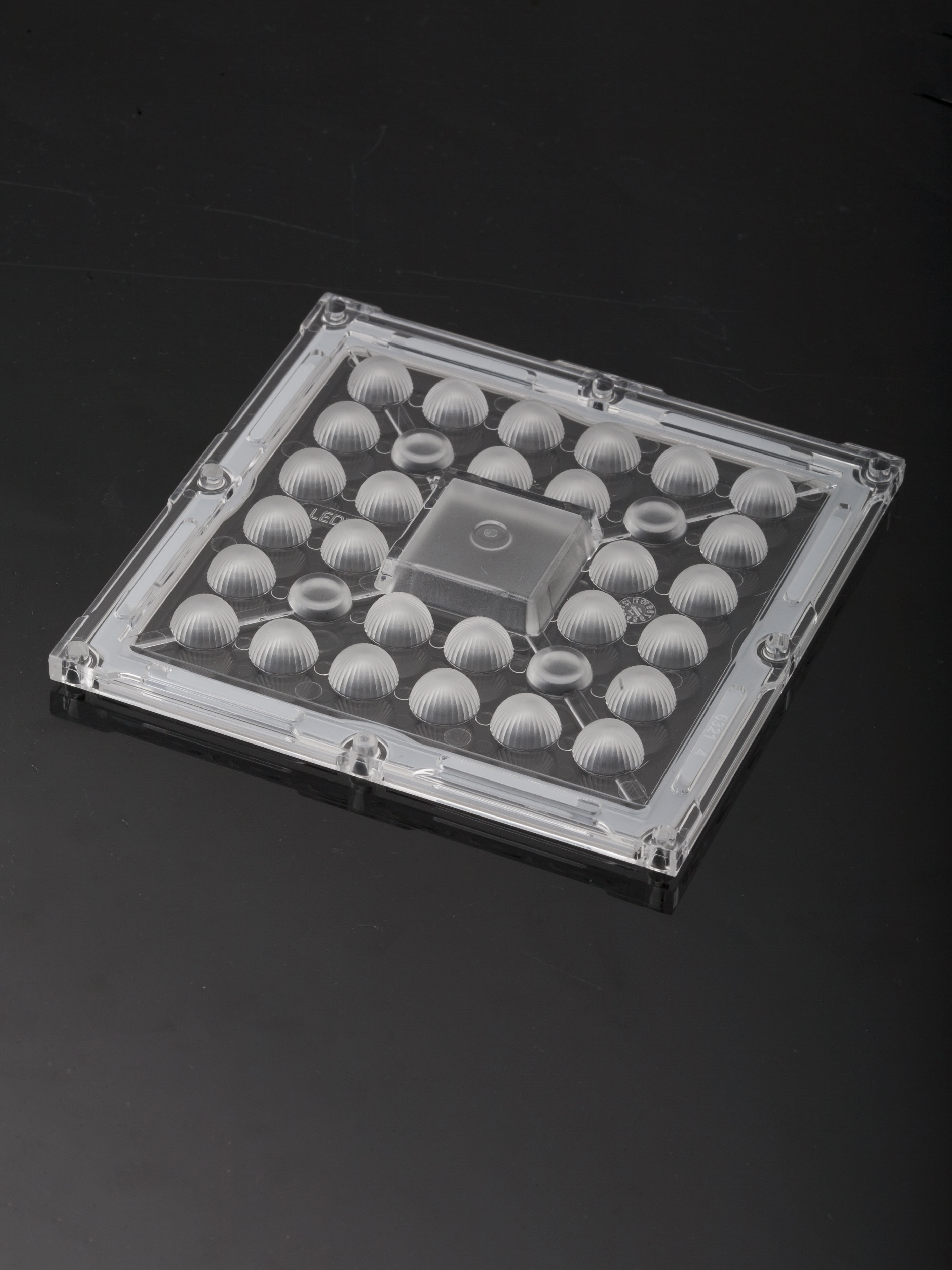

CS16330_STRADELLA-IP-28-HB-W-PC
Print![](https://www.ledil.com/wp-content/themes/LEDiL_Theme/img/icon-download.png)
~90° wide beam. Variant made from PC.
Specification
-
Dimensions:100 x 100 mm
-
Height:9.50 mm
-
Fastening:pin, screw
-
Colour:clear
-
Ingress protection classes:IP66, IP67
-
RoHS and REACH compliant:Yes
Materials
- STRADELLA-IP-28-HB-W-PC, Multi-lens, PC
- STRADELLA-28-SEAL, Seal, Silicone
- Request material files from Tech Support
WARNING: Cancer and Reproductive Harm – www.P65Warnings.ca.gov
Ordering information
-
Quantity in box:156 pcs
-
Box size:476 x 273 x 247 mm
-
Box weight:5.9 kg
-
MPQ:78 pcs
-
MOQ:78 pcs
-
MOQ size:480 x 280 x 130 mm
-
MOQ weight:3.1 kg
Documents
- Family datasheet
- Product datasheet
- 2D mechanical drawing
- Request a 3D mechanical model
Please note that due to varying asymmetric chip locations the exact source of light is not always located at the center of the LED packet. If maximum uniformity is required LEDiL recommends rotating such LEDs on the PCB in a regular pattern for smoother results.
Related Content

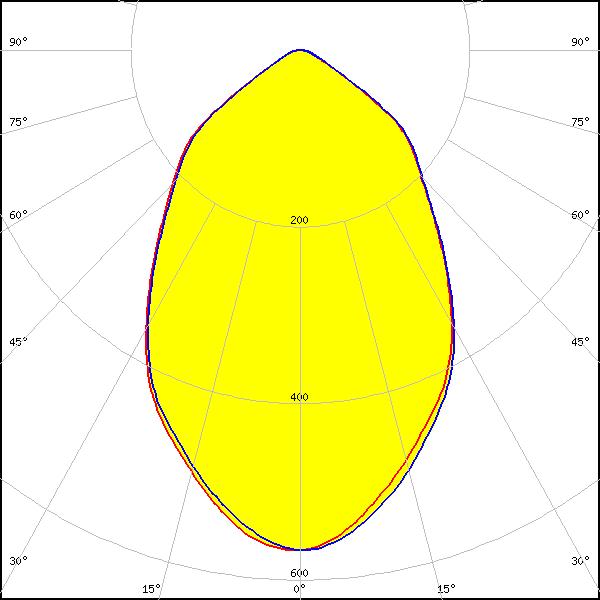

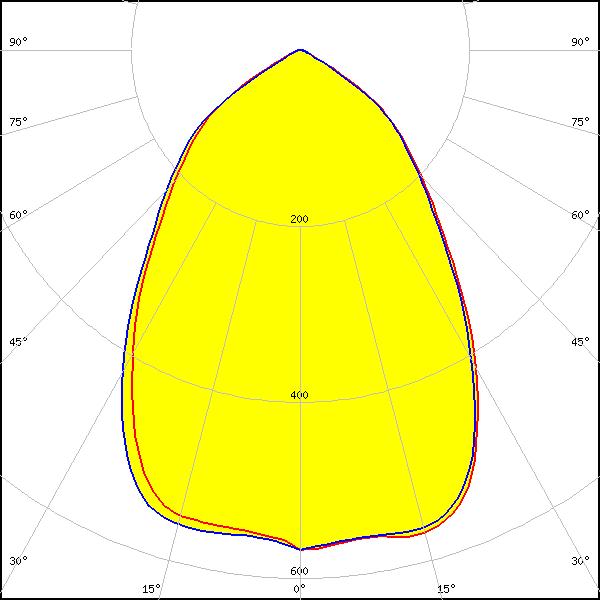

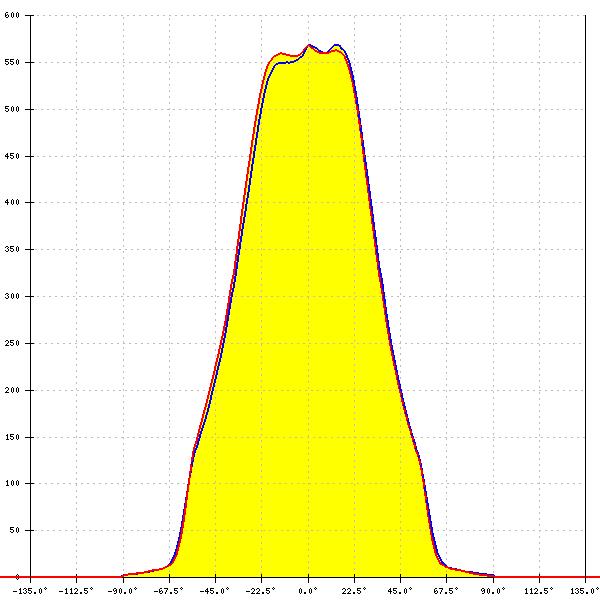

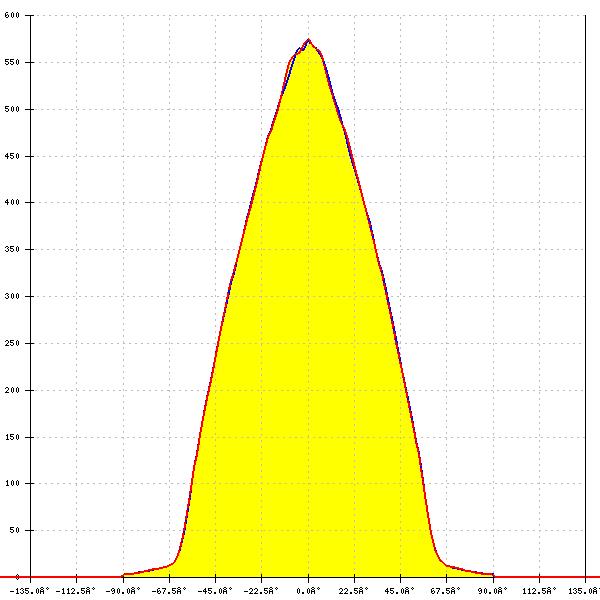

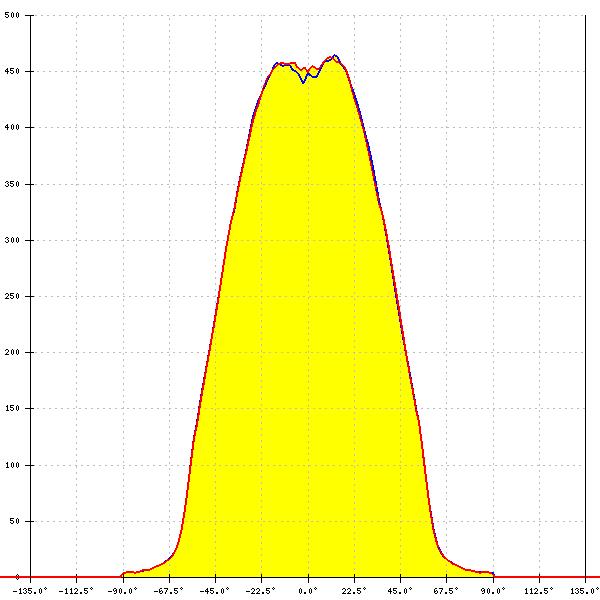

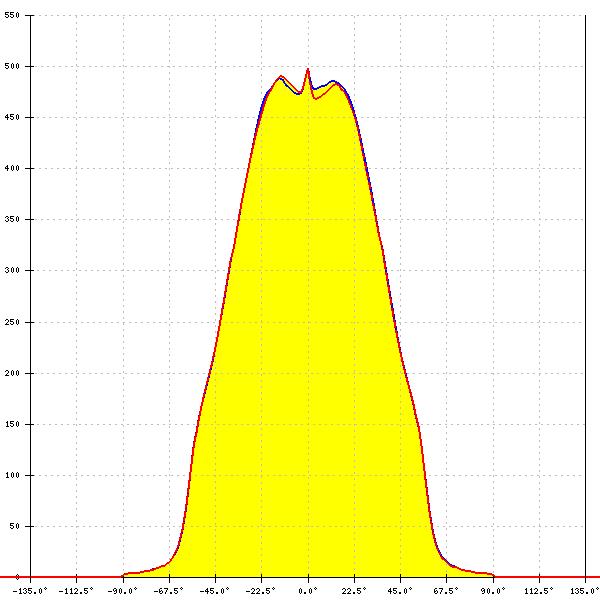

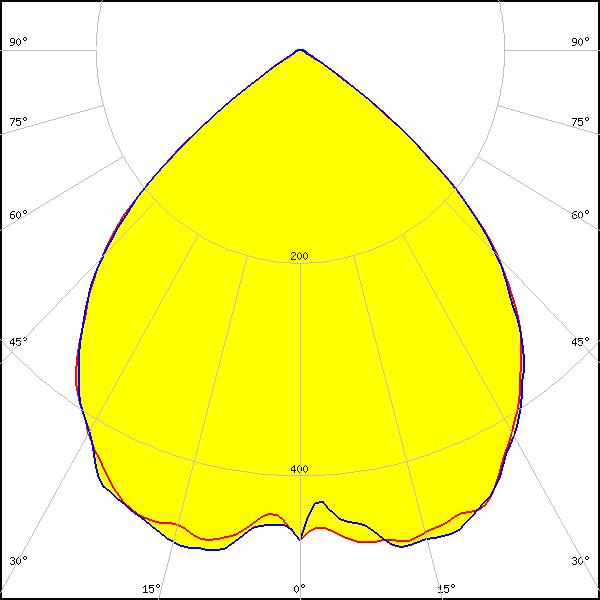

Optical results
![](/data/logos/cometelectronics.jpg)
LED:

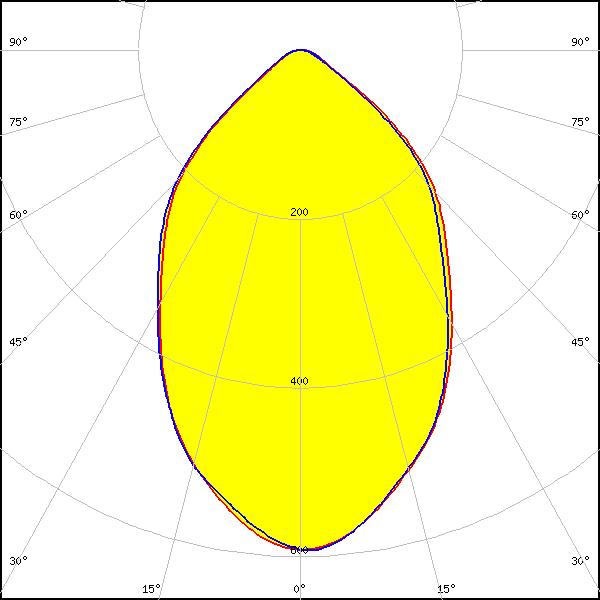

HiQLED STR28 CR JE2835 4x7 xxx
FWHM:
72°
FWTM:
115°
Peak intensity:
0.600 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/cometelectronics.jpg)
LED:
HiQLED STR28 CR JK3030 4x7 xxx
FWHM:
73°
FWTM:
113°
Peak intensity:
0.600 cd/lm
Efficiency:
89 %
LEDs/each optic:
1
Light colour/type:
White

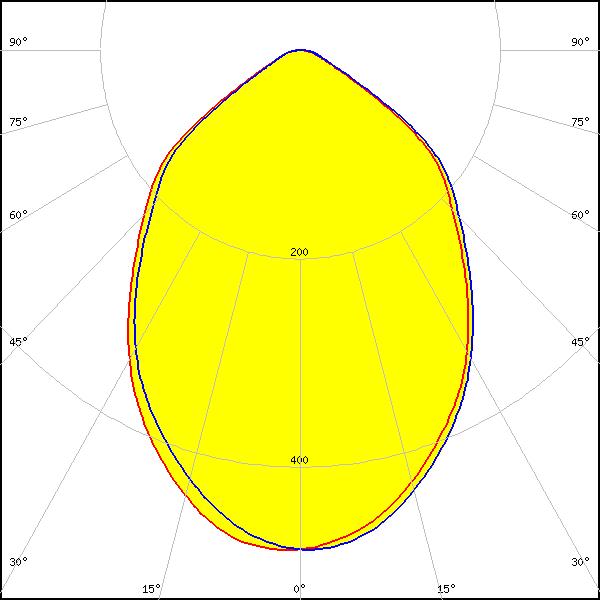

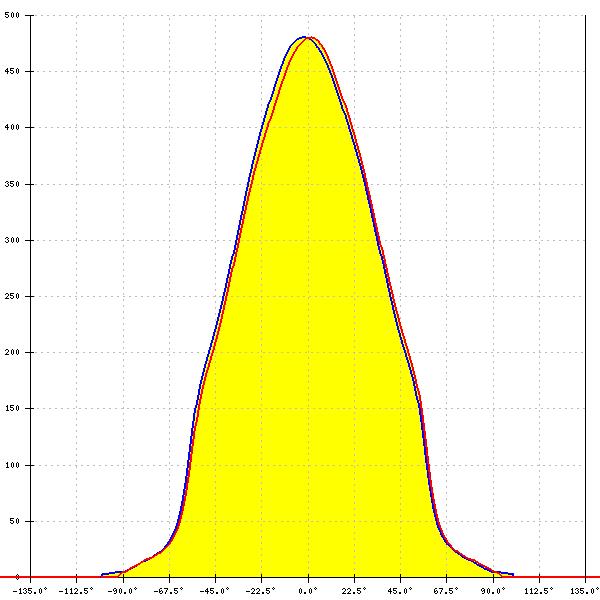

![](/data/logos/cometelectronics.jpg)
LED:

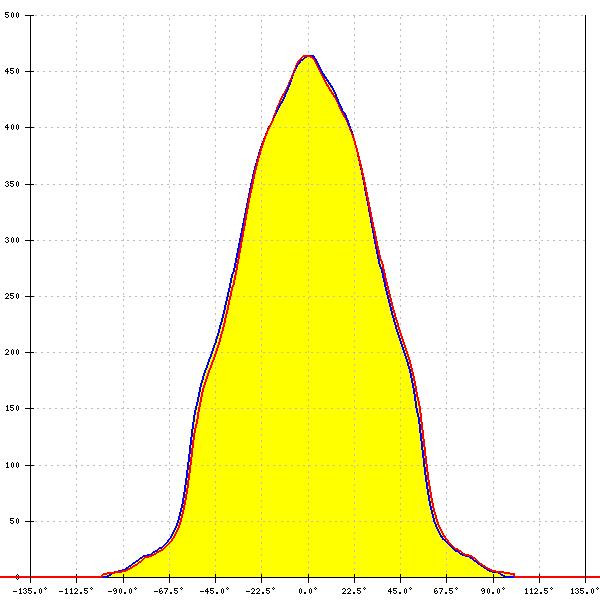

QUICK FLUX STR28 XD2x14 xxx G8
FWHM:
82°
FWTM:
126°
Peak intensity:
0.460 cd/lm
Efficiency:
88 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/cometelectronics.jpg)
LED:

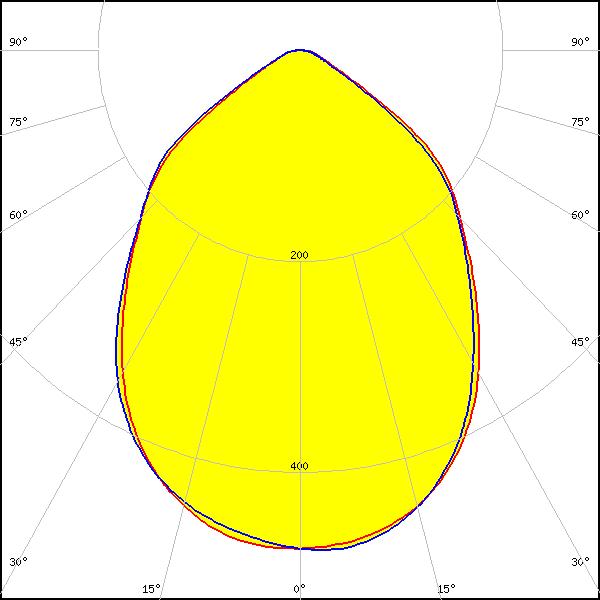

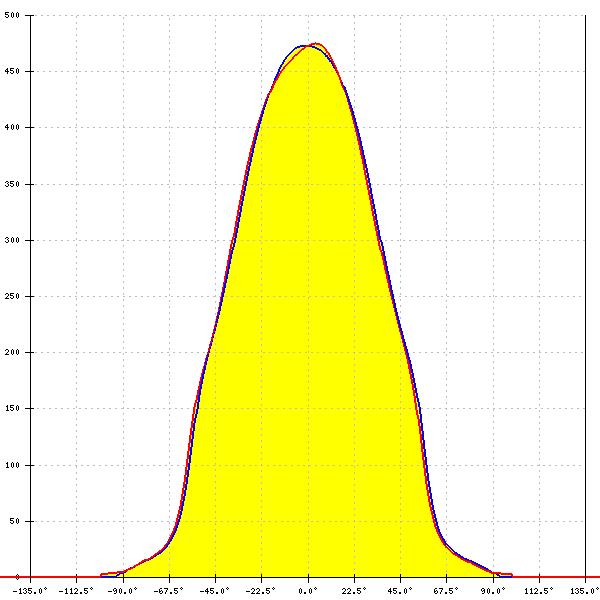

QUICK FLUX STR28 XT2x14 xxx G5
FWHM:
83°
FWTM:
126°
Peak intensity:
0.500 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/cometelectronics.jpg)
LED:
QUICK FLUX STR28 XT2x14 xxx G5
FWHM:
78°
FWTM:
128°
Peak intensity:
0.470 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

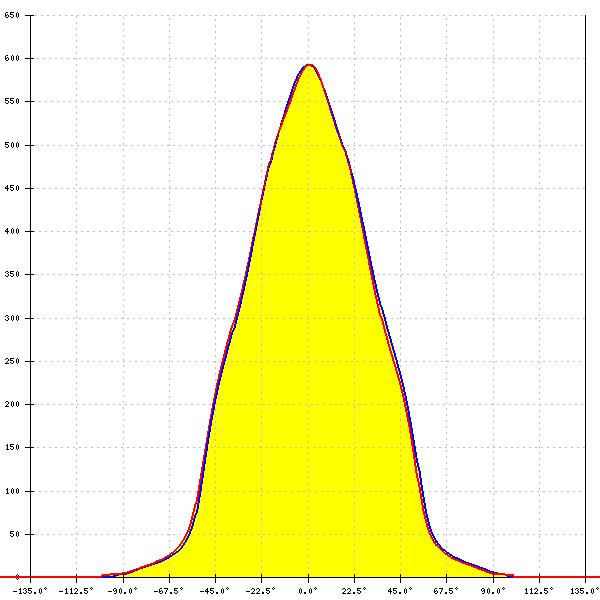

![](/data/logos/cree.jpg)
LED:
J Series 2835
FWHM:
72°
FWTM:
115°
Peak intensity:
0.600 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/cree.jpg)
LED:

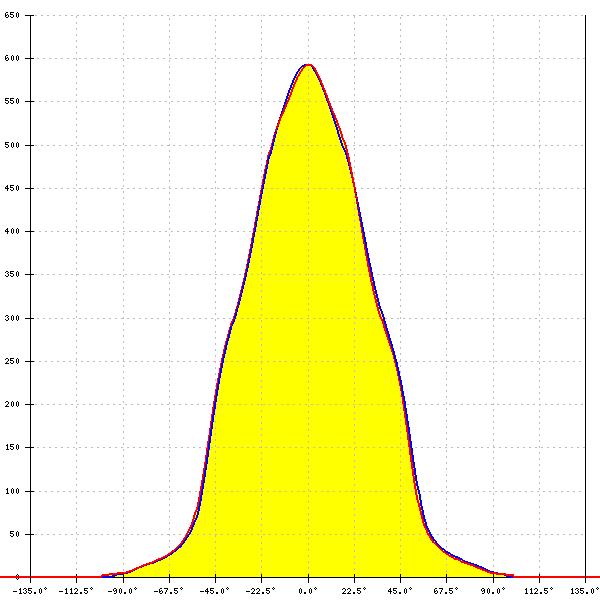

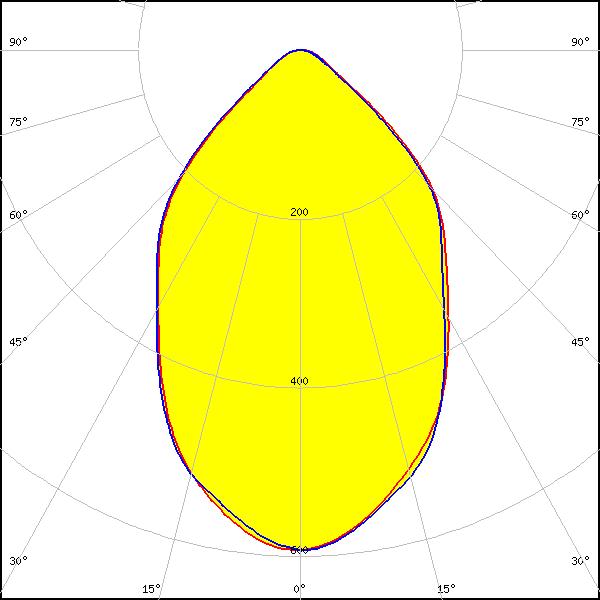

J Series 3030
FWHM:
73°
FWTM:
119°
Peak intensity:
0.592 cd/lm
Efficiency:
93 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/cree.jpg)
LED:

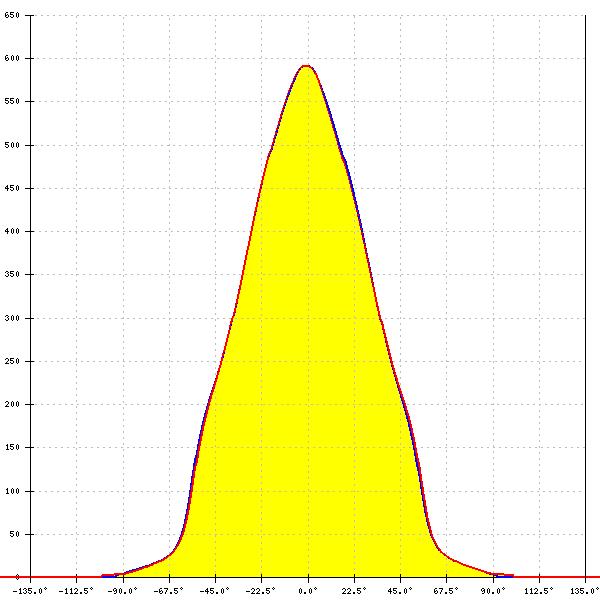

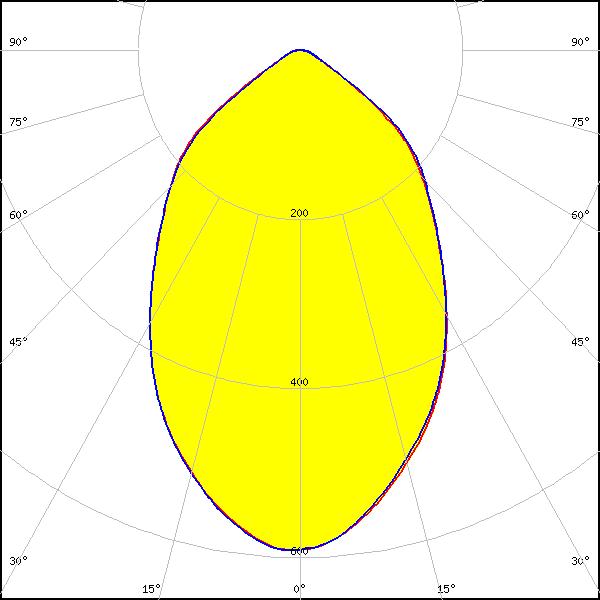

J Series 3030
FWHM:
73°
FWTM:
113°
Peak intensity:
0.600 cd/lm
Efficiency:
89 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/cree.jpg)
LED:

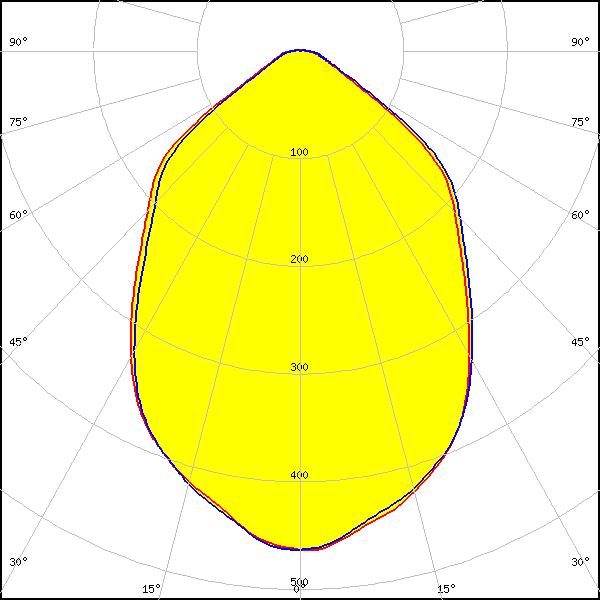

XD16
FWHM:
82°
FWTM:
126°
Peak intensity:
0.460 cd/lm
Efficiency:
88 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/cree.jpg)
LED:

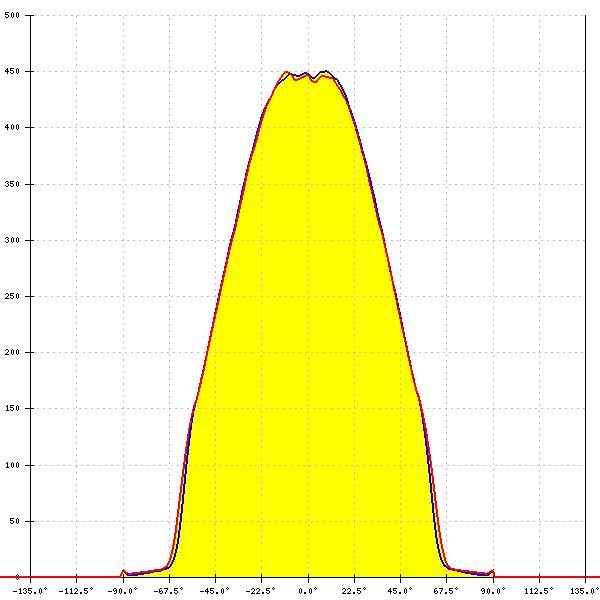

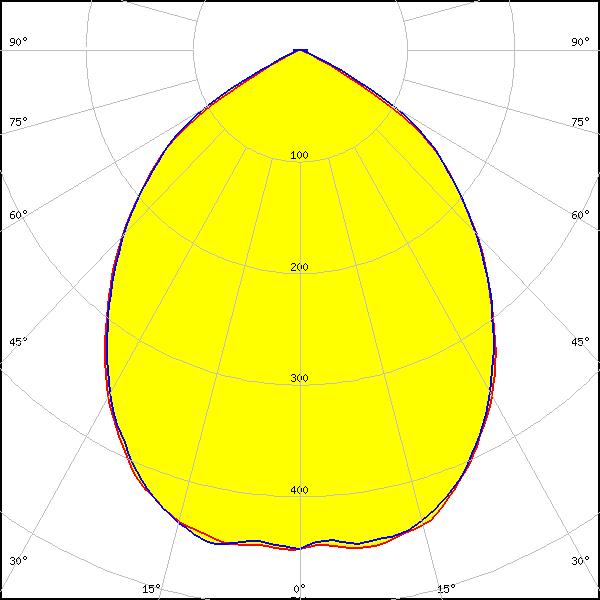

XP-G2 HE
FWHM:
92°
FWTM:
126°
Peak intensity:
0.454 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/cree.jpg)
LED:

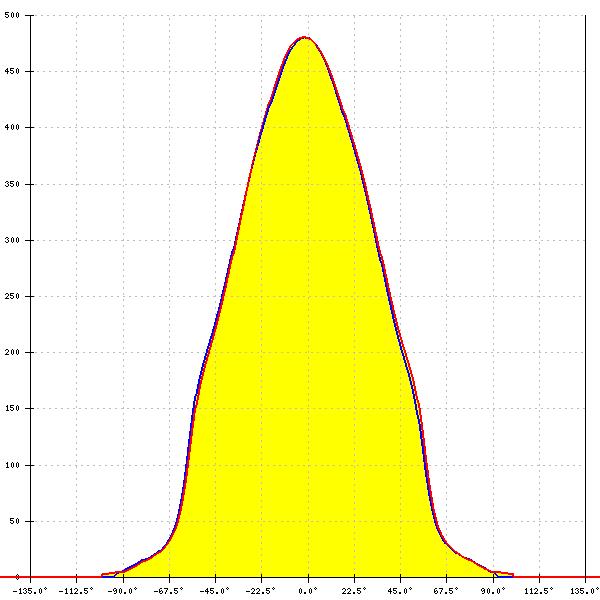

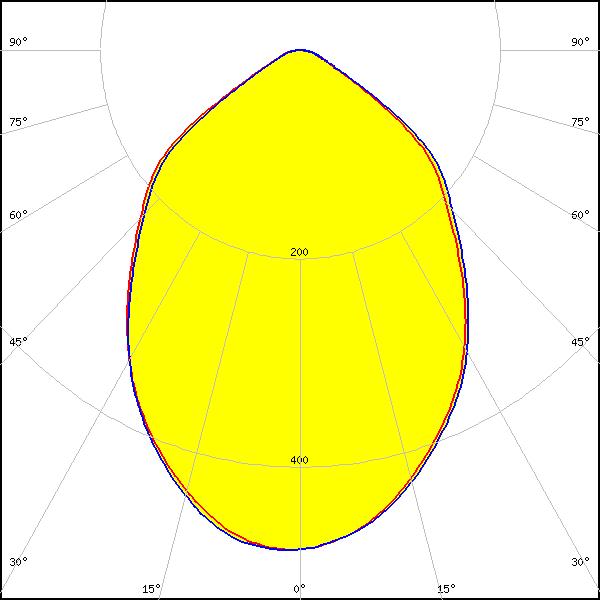

XP-G3
FWHM:
83°
FWTM:
126°
Peak intensity:
0.500 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/cree.jpg)
LED:
XT-E
FWHM:
86°
FWTM:
128°
Peak intensity:
0.470 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

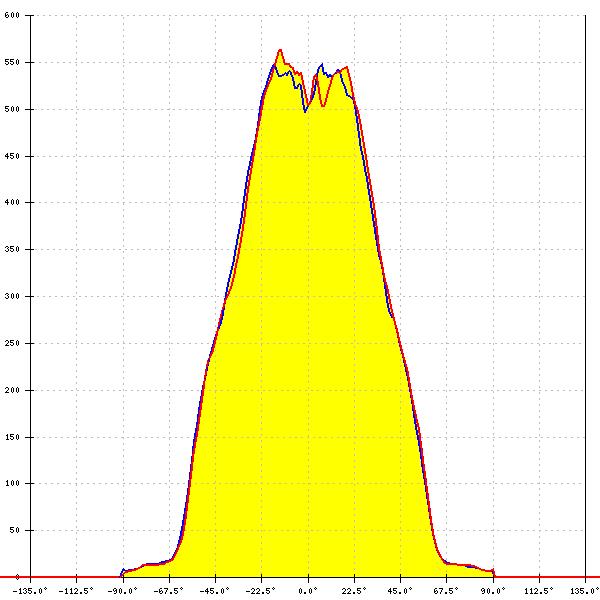

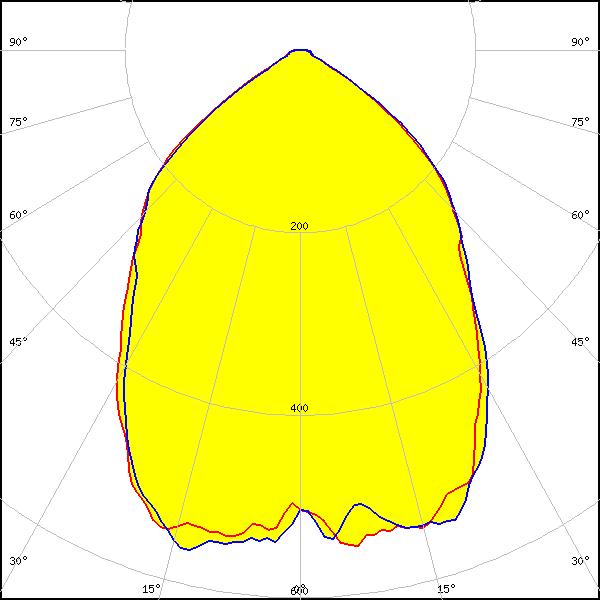

![](/data/logos/lumileds.jpg)
LED:
LUXEON 3030 2D (Round LES)
FWHM:
76°
FWTM:
118°
Peak intensity:
0.558 cd/lm
Efficiency:
89 %
LEDs/each optic:
1
Light colour/type:
White

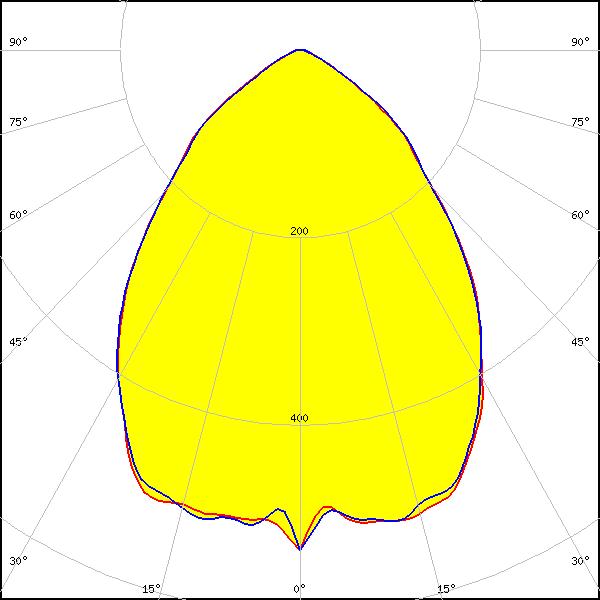

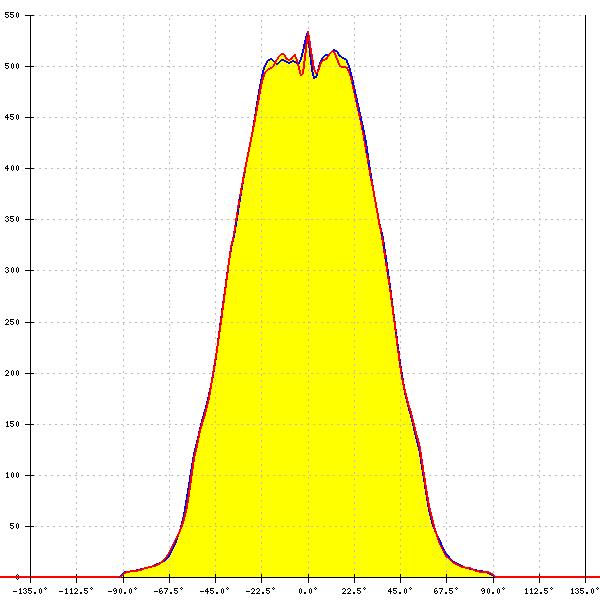

![](/data/logos/nichia.jpg)
LED:
NF2x757G
FWHM:
82°
FWTM:
122°
Peak intensity:
0.530 cd/lm
Efficiency:
94 %
LEDs/each optic:
1
Light colour/type:
White

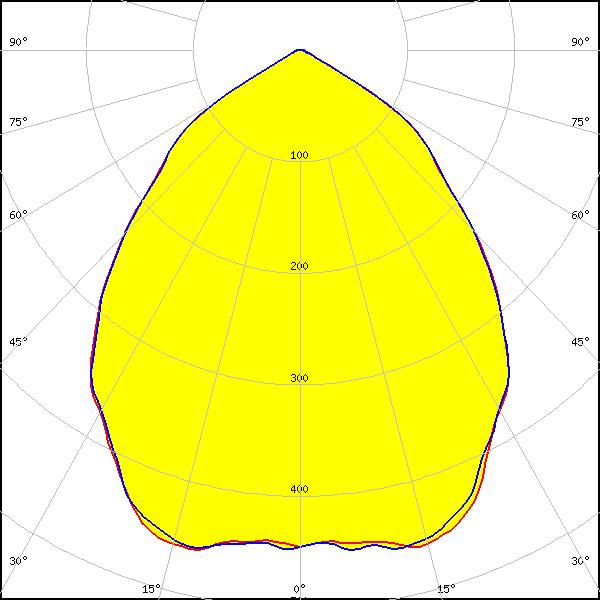

![](/data/logos/nichia.jpg)
LED:

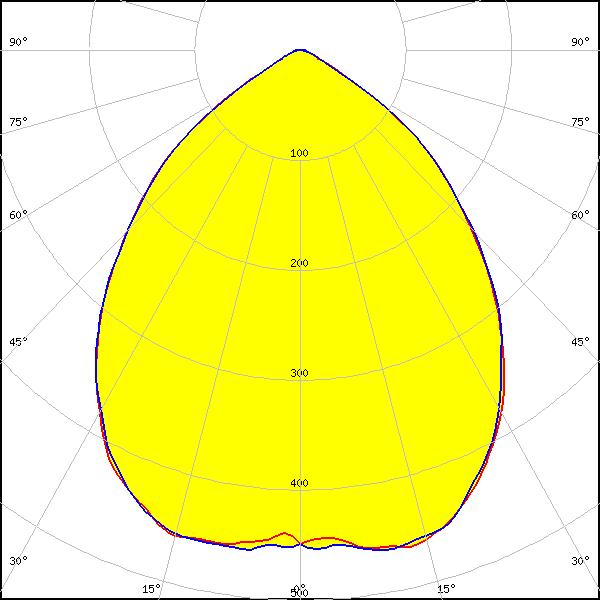

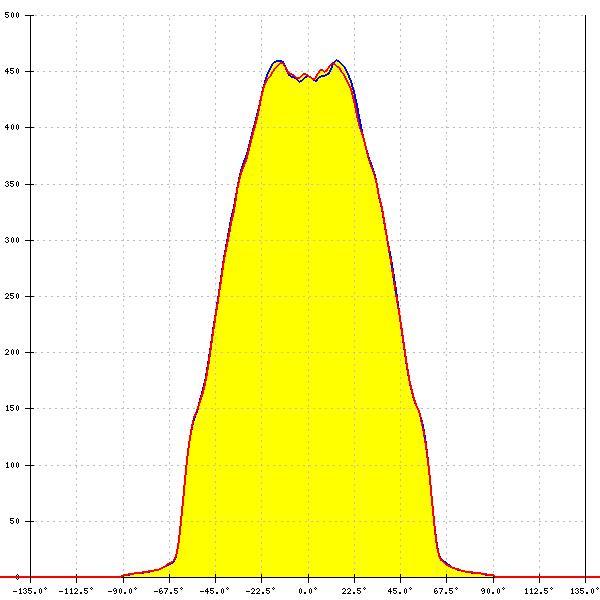

NVSW219F
FWHM:
90°
FWTM:
124°
Peak intensity:
0.461 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

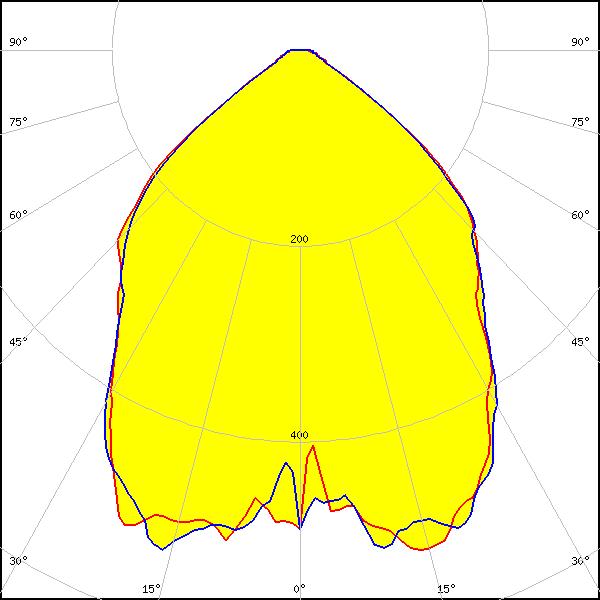

![](/data/logos/nichia.jpg)
LED:

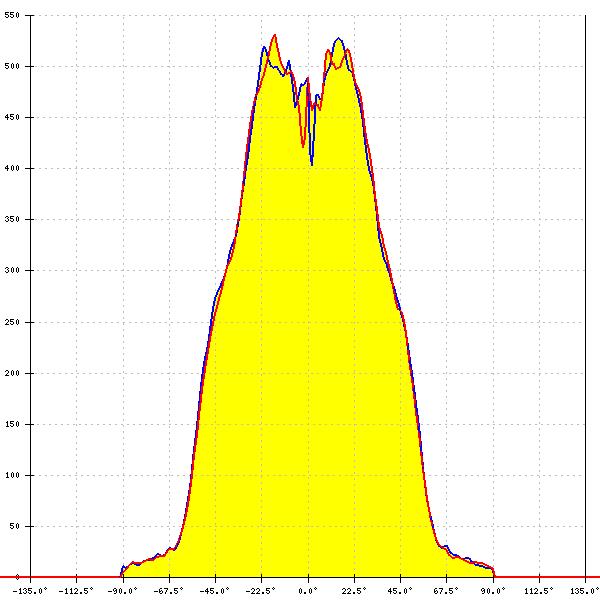

NVSxE21A
FWHM:
83°
FWTM:
118°
Peak intensity:
0.531 cd/lm
Efficiency:
89 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/nichia.jpg)
LED:
NVSxx19B/NVSxx19C
FWHM:
90°
FWTM:
122°
Peak intensity:
0.466 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/osramopto.jpg)
LED:
Duris S5 (2 chip)
LEDs/each optic:
1
Light colour/type:
White

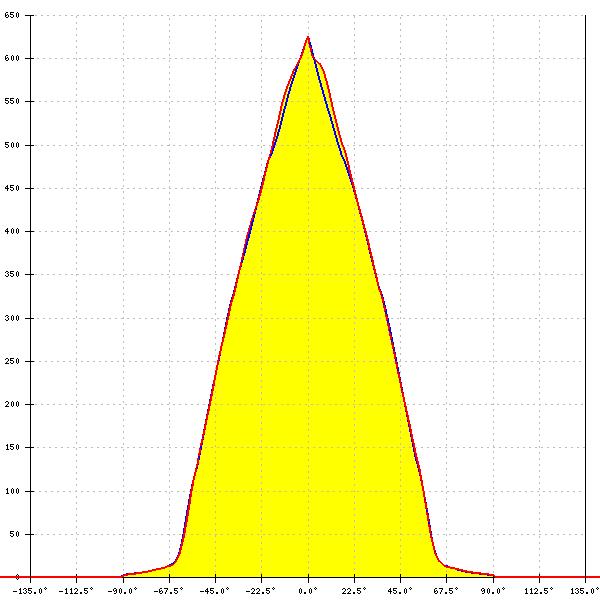

![](/data/logos/osramopto.jpg)
LED:

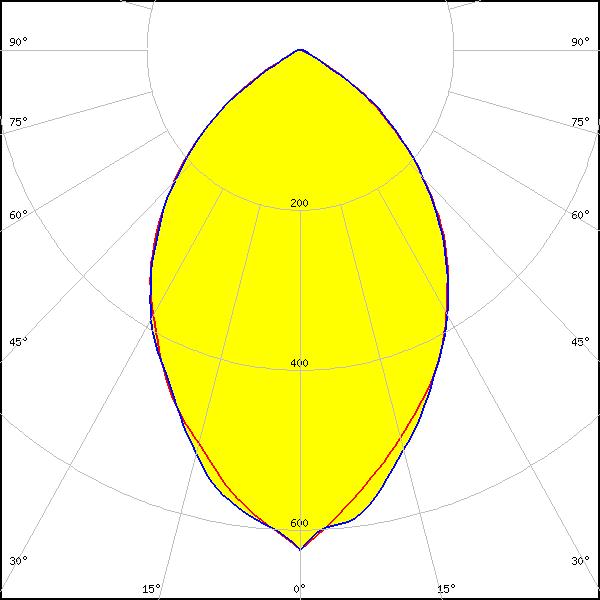

Duris S8
FWHM:
74°
FWTM:
118°
Peak intensity:
0.625 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

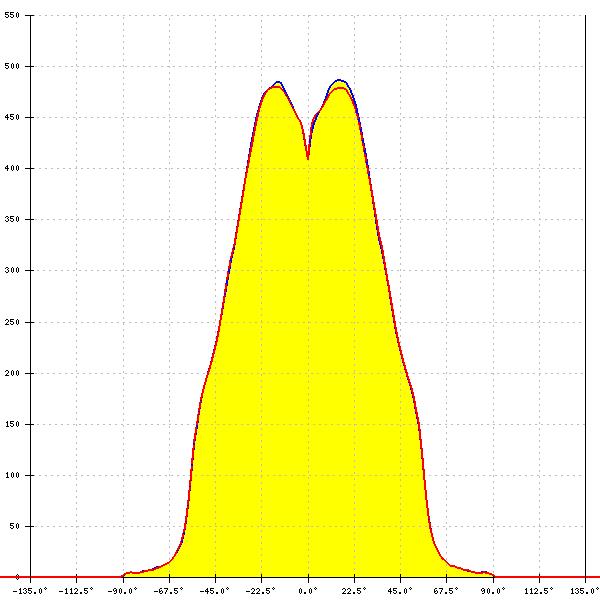

![](/data/logos/osramopto.jpg)
LED:

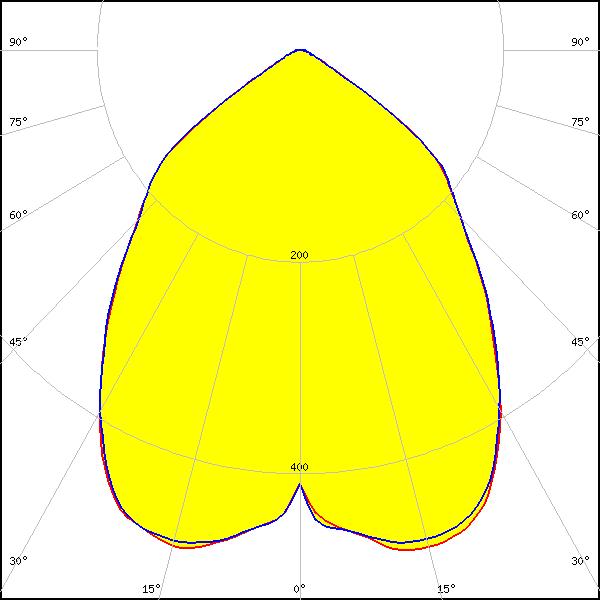

OSCONIQ C 2424
FWHM:
86°
FWTM:
120°
Peak intensity:
0.491 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/osramopto.jpg)
LED:
OSCONIQ P 3030
FWHM:
76°
FWTM:
120°
Peak intensity:
0.577 cd/lm
Efficiency:
95 %
LEDs/each optic:
1
Light colour/type:
White

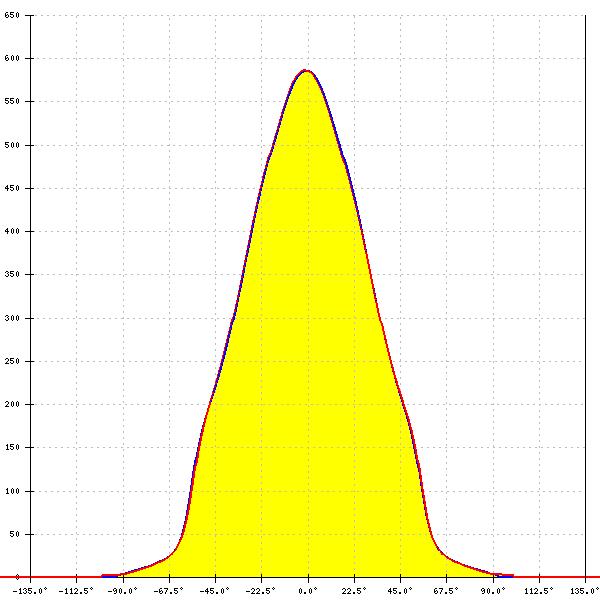

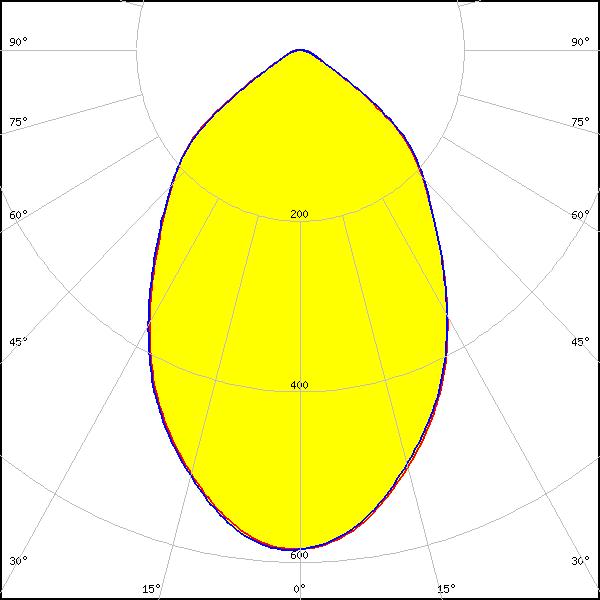

![](/data/logos/osramopto.jpg)
LED:
OSCONIQ S 3030 (QSLR31)
FWHM:
73°
FWTM:
119°
Peak intensity:
0.586 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/osramopto.jpg)
LED:

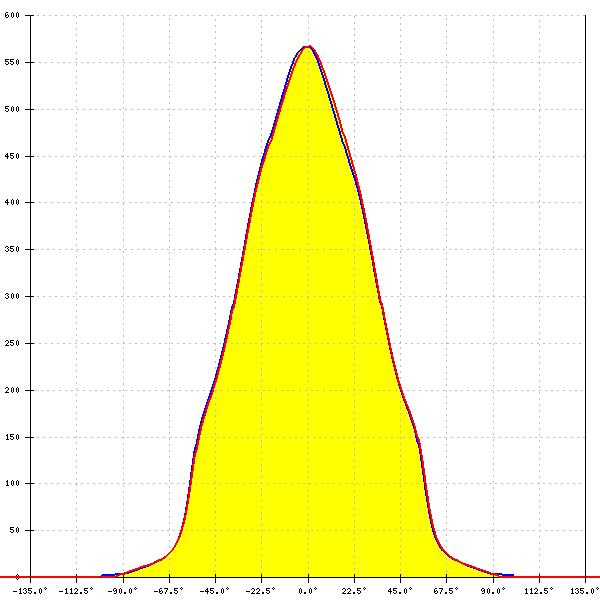

OSLON Square CSSRM2/CSSRM3
FWHM:
73°
FWTM:
121°
Peak intensity:
0.567 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White
![](/data/logos/samsung.jpg)
LED:

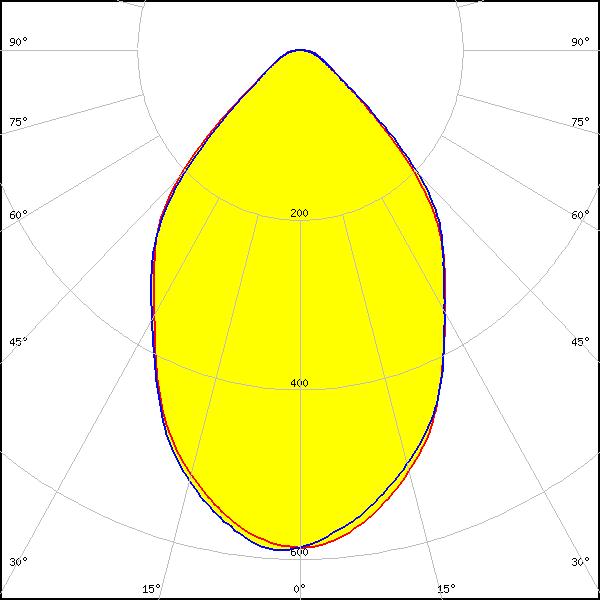

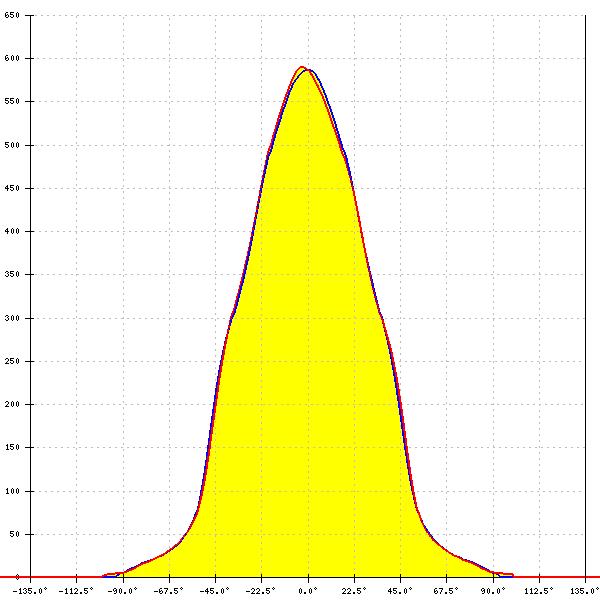

HiLOM SC28 (LH181B)
FWHM:
74°
FWTM:
113°
Peak intensity:
0.590 cd/lm
Efficiency:
88 %
LEDs/each optic:
1
Light colour/type:
White

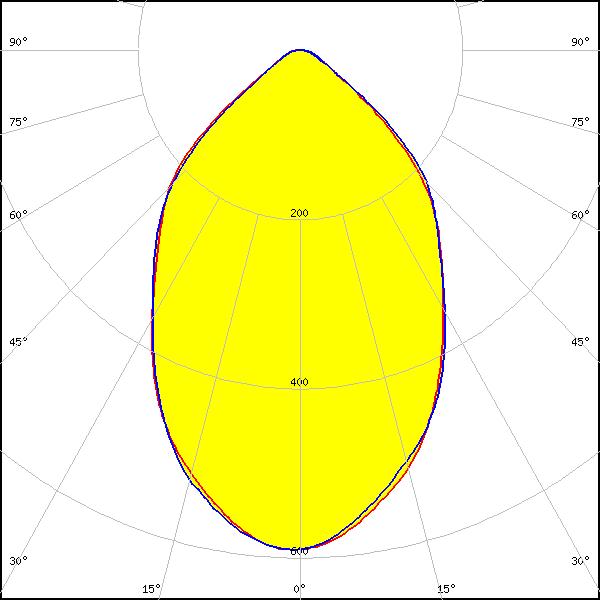

![](/data/logos/samsung.jpg)
LED:

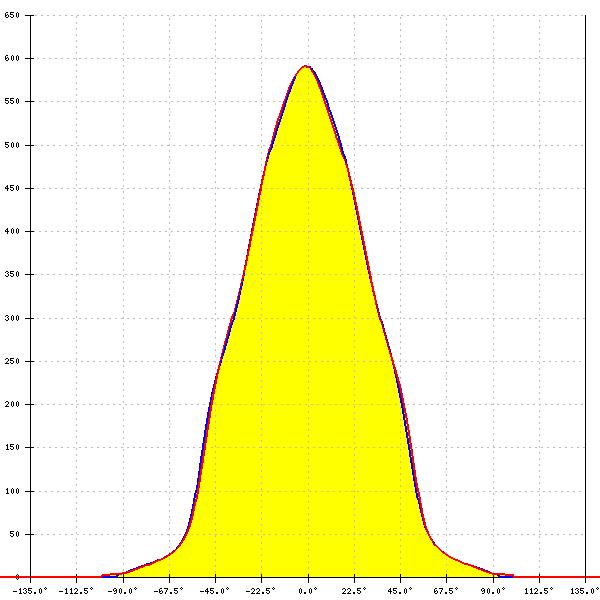

HiLOM SM28 (LM301B)
FWHM:
73°
FWTM:
115°
Peak intensity:
0.590 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

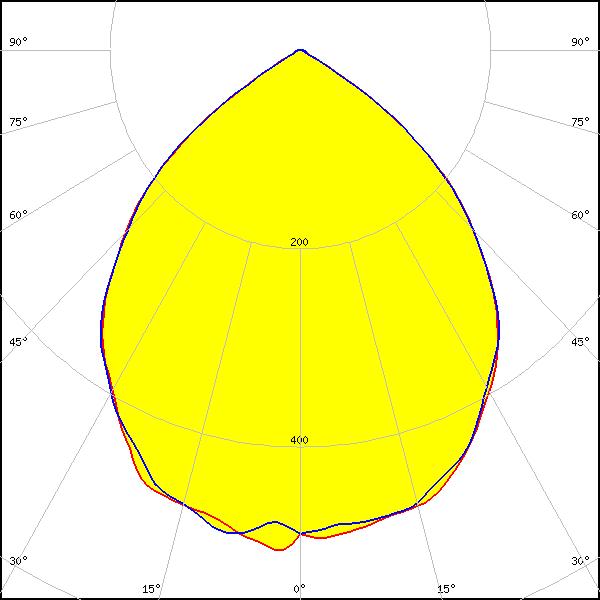

![](/data/logos/samsung.jpg)
LED:

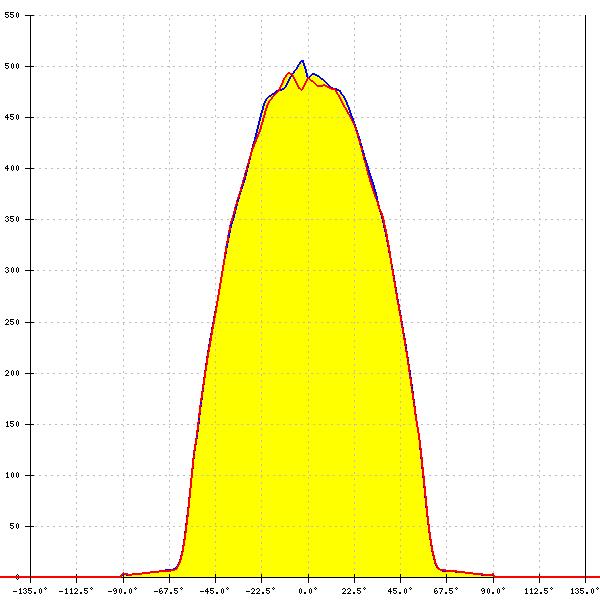

LH351C
FWHM:
92°
FWTM:
118°
Peak intensity:
0.510 cd/lm
Efficiency:
93 %
LEDs/each optic:
1
Light colour/type:
White

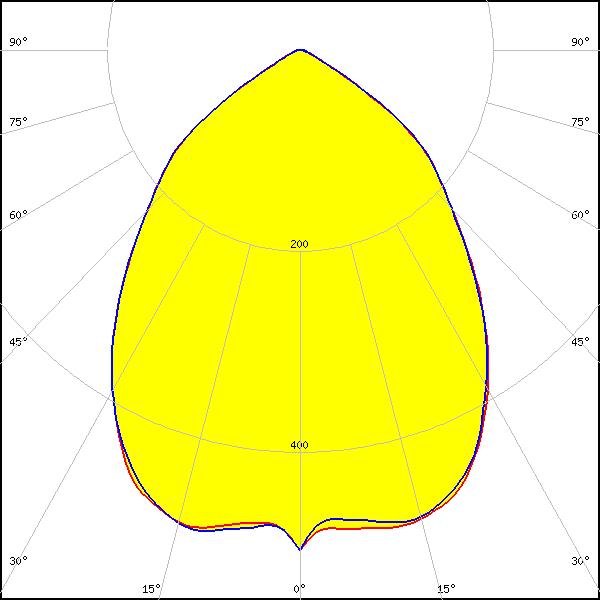

![](/data/logos/seoulsemiconductor.jpg)
LED:
SEOUL 3030
FWHM:
85°
FWTM:
121°
Peak intensity:
0.498 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

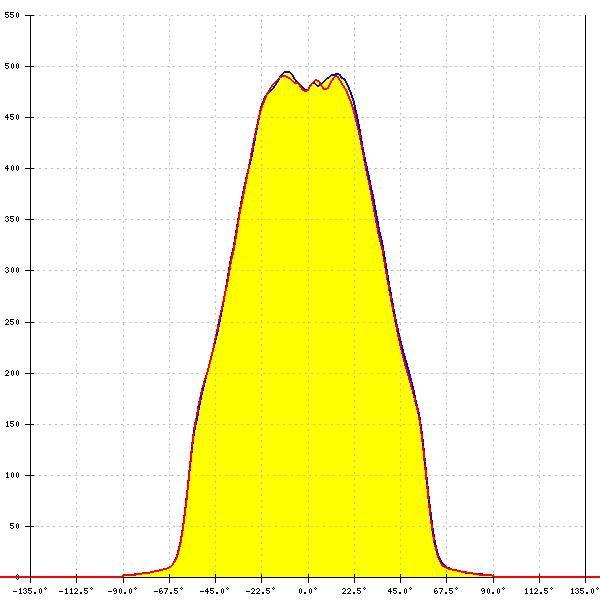

![](/data/logos/seoulsemiconductor.jpg)
LED:

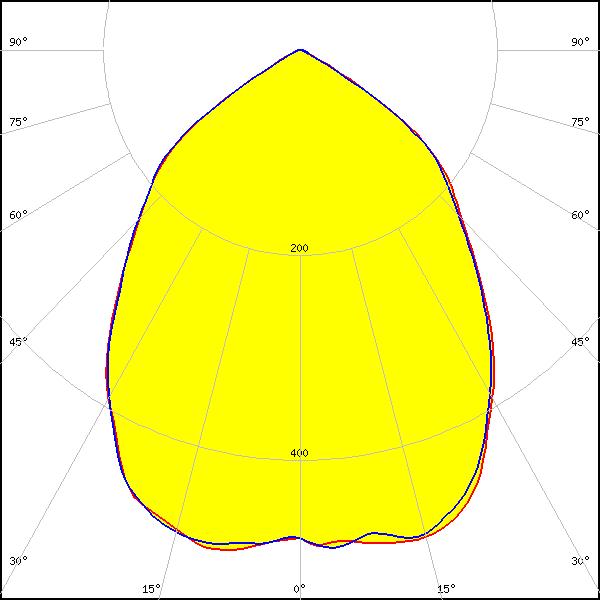

SEOUL DC 3030C
FWHM:
86°
FWTM:
122°
Peak intensity:
0.496 cd/lm
Efficiency:
93 %
LEDs/each optic:
1
Light colour/type:
White

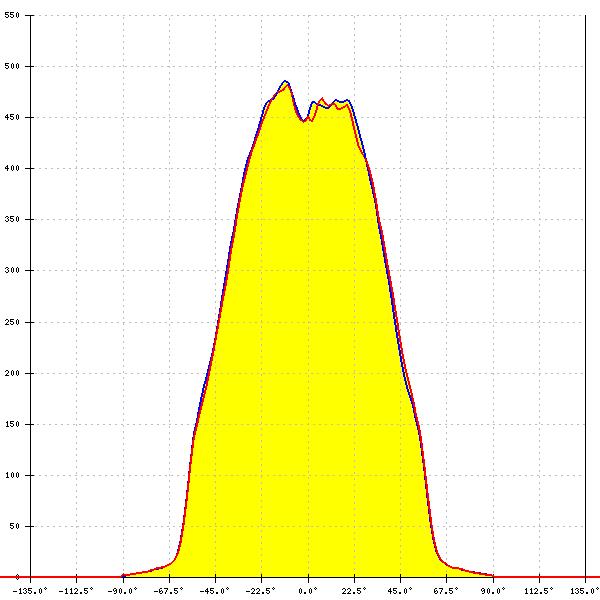

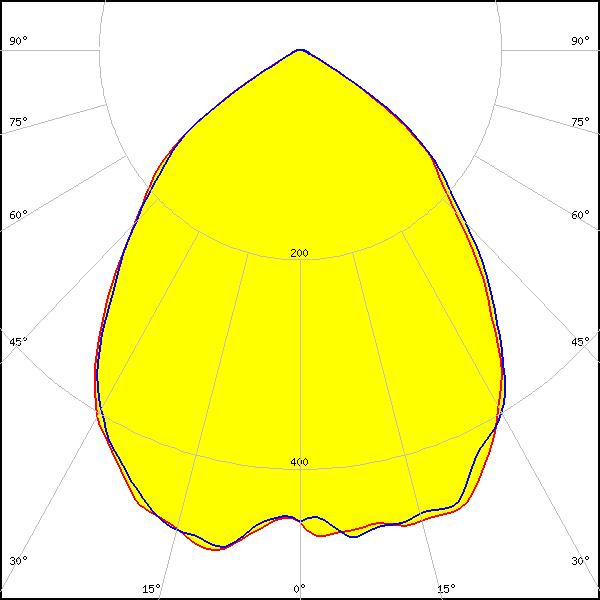

![](/data/logos/seoulsemiconductor.jpg)
LED:
Z5M1/Z5M2
FWHM:
88°
FWTM:
121°
Peak intensity:
0.490 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

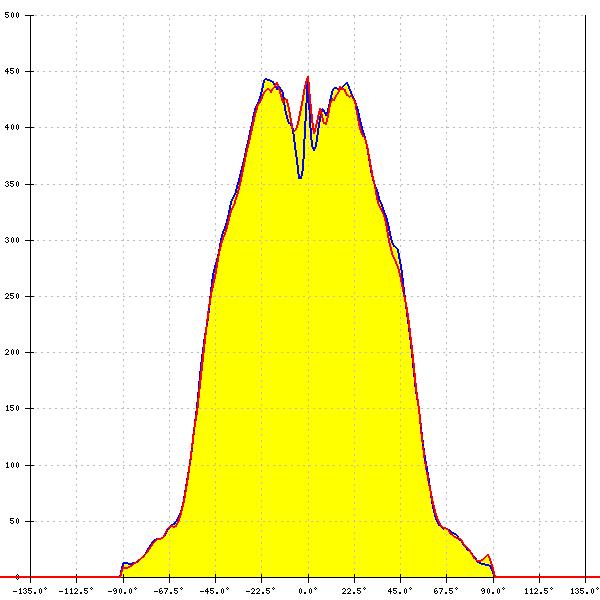

![](/data/logos/seoulsemiconductor.jpg)
LED:

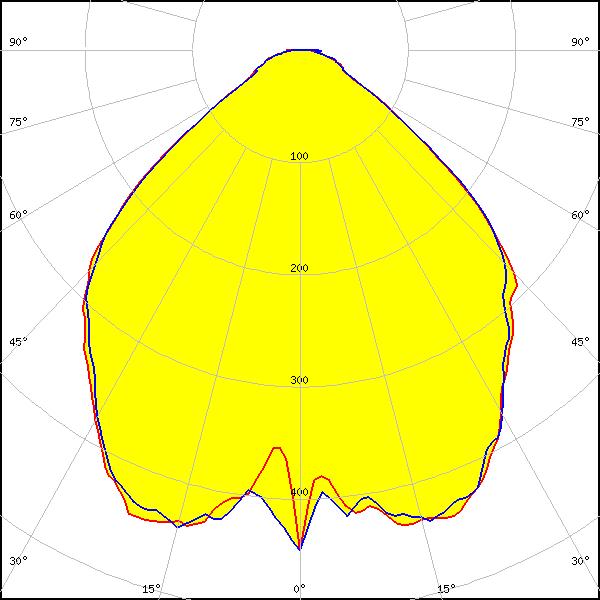

Z8Y22
FWHM:
95°
FWTM:
128°
Peak intensity:
0.456 cd/lm
Efficiency:
89 %
LEDs/each optic:
1
Light colour/type:
White
